道路・鉄道・川の結合

同レイヤー内のオブジェクト(道路・鉄道・川のこと)を結合して一つのオブジェクトにします。

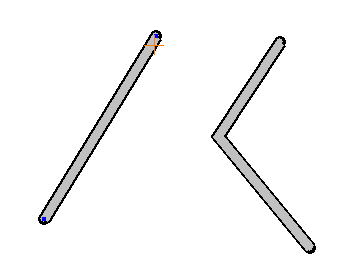

「ツール」「道路・鉄道・川の結合」で、結合したいオブジェクトの結合したい端に近いところを左クリックします。

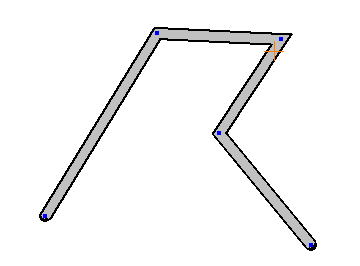

もう一方の道路の結合したい端を左クリックすると、結合できます。

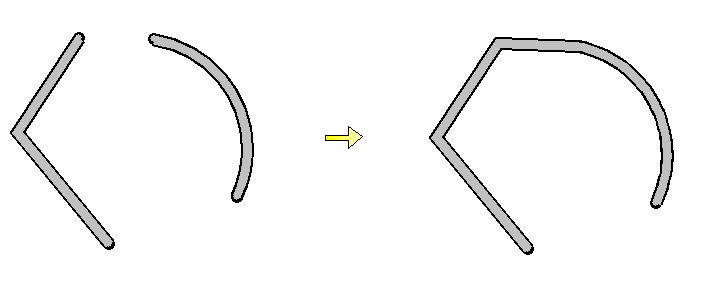

曲線(カーブ)で作成したオブジェクトでも結合できます。その場合、カーブ部分はアール作成で作成した細かいジグザグ図形になります。

色や幅、センターラインなどは、最初にクリックした方のオブジェクトのものになります。
違うレイヤー間、鉄道の別種類どうし、道路のロータリーは結合できません。

使用例

ジグザグで道路を描いていて、部分的にどうもしっくりとこないところがあったとします。

その部分はまず「ツール」「道路・鉄道・川の切断」で2か所切断し、「選択」で選択状態にして削除して消します。

道路を描きなおします。

このままでもいいのですが、接続の間がはずれてたりするので、「道路・鉄道・川の結合」でそれぞれ結合します。

これにより道路の途中部分も書き直しが可能です。接続したところがいびつになっている場合は、ズームで拡大してから伸縮で調整してください。
