曲線の壁の作り方を説明いたします。
曲線の壁は円弧を太くしたものです。
壁芯吸着をＯＮにして
ラクＣＡＤ２は「作図」の「三点円弧」、間取りっど２は「ツール」の「三点円弧」を選んでプロパティボタン
を押します。塗り形状を「Ｒ壁」にします。

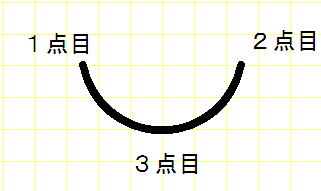

円弧の始点、終点をクリックして、円弧の大きさを決めると、壁ツールの厚みとおなじ太さの円弧がかけます。
次に部屋作成で部屋を作成したあと、一辺を曲線に変更する方法を説明いたします。
まず例として部屋作成で６帖の洋室を書きます。
曲線にしたい部分の壁を、「ツール」の「壁部分削除」で削除します。
色なしの場合は「グループ」の「グループ化解除」をして、内側の四角形を選択して削除します。
「三点円弧」でプロパティボタンを押し、形状を「Ｒ壁」にして、「中を塗る」にチェックを入れて色をつけます。
（洋室であれば下の段の左から４番目の薄い黄色です）
始点、終点をクリックしてＲの大きさを決めてクリックします。
曲線の壁は円弧の特殊の形です。壁ツールの壁と違って壁の中の色を白くしても変わりません。壁の中の色が白のときは普通の円弧を２つ作って曲線の壁にしてください。
