面取り


面取り機能とは、二つの直線の交点部分を指定した長さの直線や円弧、あるいはＬ字に結ぶ処理をします。

作成方法

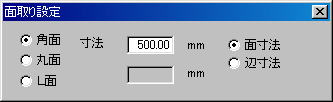

１・メニューの「ツール」より「面取」を選びます。すると画面上に下記のダイアログが表示されます。



２・面取りしたい直線の上をクリックします。もう片方の線をクリックするとダイアログの内容で面取りされます。
（Ｌ面の時だけ線のクリックする順番で面取りする結果が変わります）

角面・・・
　　　面寸法・・・二つの直線を寸法で定められた長さを角につなぎます
　　　辺寸法・・・二つの直線を交点から寸法で定められた長さにつなぎます
丸面・・・
　　　二つの直線を定められたの円弧でつなぎます
Ｌ面・・・
　　　二つの直線を辺寸法でＬ字につなぎます。先にクリックした線と平行に「１寸法」、後の線に平行に「２寸法」をとります。

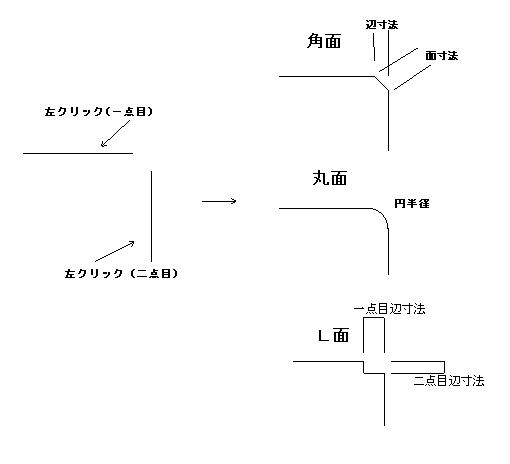

処理の内容は以下のようになります。
二つの直線はグループでない直線に限ります。（グループ化しているものは、「グループの解除」を行なってから面取してください）
ダイアログの数値や面取りの種類（角・丸・Ｌ）は作成中に変えることもできます。
