「作図」→「円弧」、もしくはアイコンをクリックし、つづいて「プロパティ」をクリックします。

円弧の「プロパティ」の設定も、他の図形と操作は同じですが、「中を塗る」のオン／オフによって、図形の形状が変わります。

「中を塗る」がオンの場合は、円弧の半径ラインに線が付きます。オフの場合は円弧のみの図形となります。

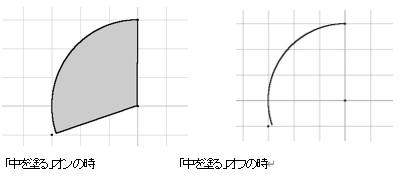

「中を塗る」オンの時　　　　　　　　　　　　「中を塗る」オフの時

円弧の描き方

① １回目のクリックで円弧の中心を決めます。

② ２回目のクリックで、始点の中心からの半径距離と角度が決まります。

③ マウスの移動で円弧の角度を広げていきます。

④ ３回目のクリックで、弧の角度を決めます。

円弧の作図図形の設定で扇形と弦と曲線壁（Ｒ壁）（参）の選択ができます。

扇形は上記説明の通りです。弦にすると塗りつぶしの時のみ下記のような弦が作成されます。

画面左下の「半径固定」にチェックを入れると、設定数値で半径が固定されます。

「グラデーション」を有効にしていた場合、扇形では表現できますが、弦にはグラデーションはつきません。
