部屋作成において、グラデーションをかけると、デフォルトの設定において、第2色を第1色と白の中間色にして、自然な感じでグラデーションするようになっています。

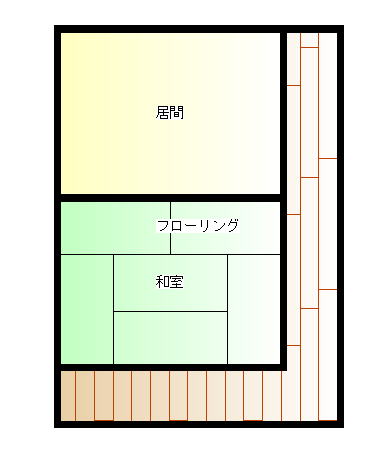

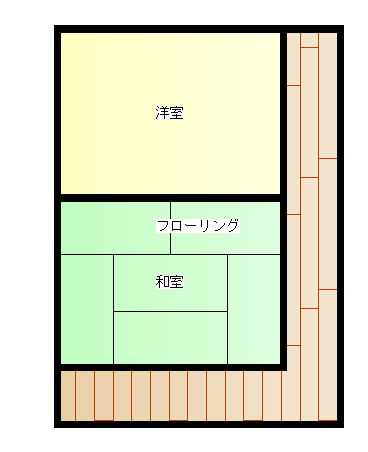

マイルド化したもの 第2色が白の状態
(*)「ツール」「設定」「部屋情報の編集」の「グラデーション変化をマイルドにする」のチェックをはずすことにより、第1色と白とのグラデーションになります。
(*)「方向グラデーション」及び「周囲グラデーション」でマイルド化が有効です。シックなどの他の表現ではマイルド化しても変わりません。
すでに作成した図面や、部品をまとめてマイルド化することができます。

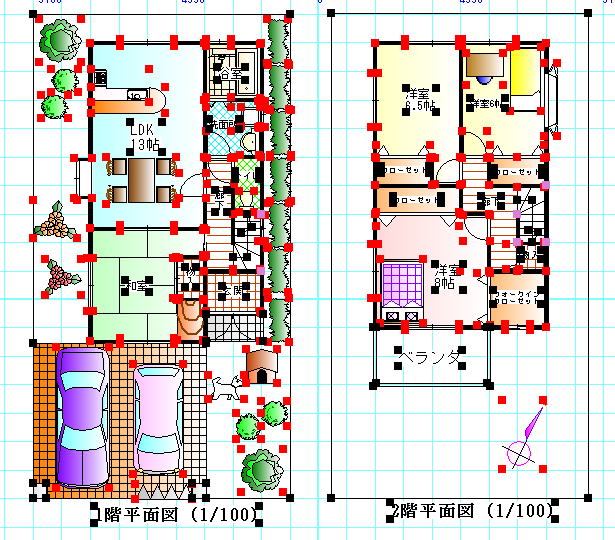

「選択」でマイルド化したい部分を選択します(複数まとめてできますので、範囲選択で囲います)。
「編集」「選択物のグラデーション変更」「グラデーションのマイルド化」で第2色が第1色と白の中間色になります。

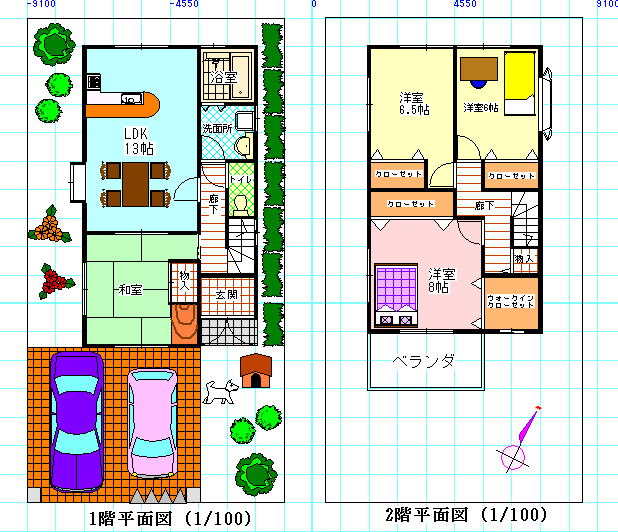

自然な感じのグラデーションになります。

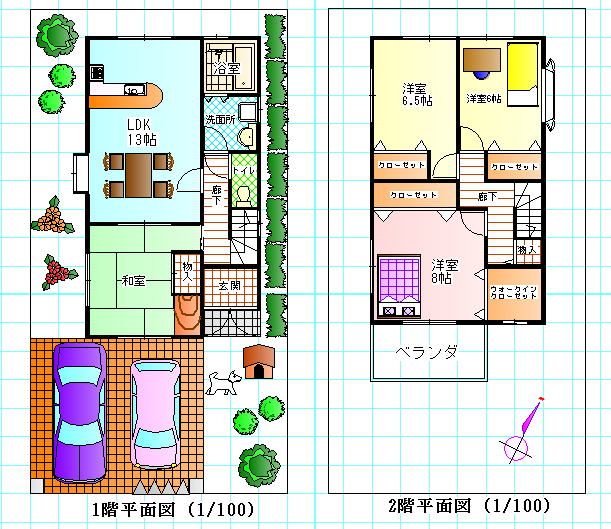

グラデーションなしだと、このような感じです。

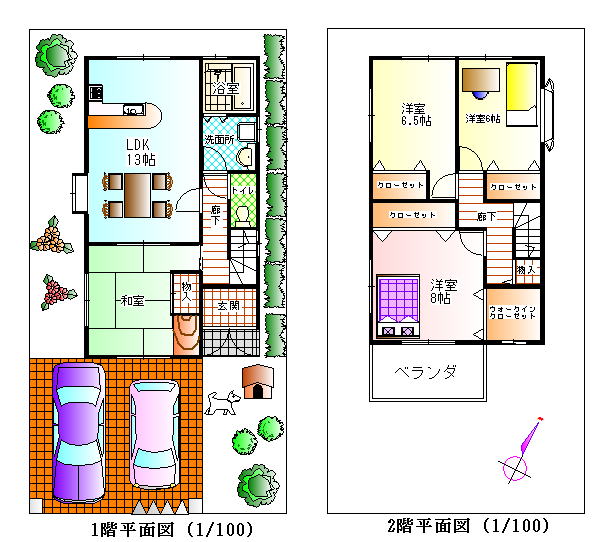

マイルド化しないグラデーションは、変化がはっきりしてます。
・部品は第2色が白になっていますので、図面を作成しおえてから、まとめてマイルド化するのがいいです。
・すでに図形のプロパティなどで第2色を変更していた場合は、かわりません。
・マイルド化して第2色を変更したものをさらにマイルド化することはできません。
・マイルド化直後に「編集」「元に戻す」で元の状態に戻せます。
