座標ファイル取り込み

座標が入力されているcsvファイル（txtファイル）より、直線や多角形、連続線を作成します。

まず座標が入力されているファイルを用意します。csvファイルはエクセルなどで作成できます。

列の１列目をＸ軸（横方向）、２列目をＹ軸（縦方向）の座標とします。

（エクセルでの入力例）

上の例ですと、（5000,3000）,(7000,5000),(9500,8000),(5000,4000)の座標値です。

エクセルの「ファイル」「名前を付けて保存」でファイルの種類を「ＣＳＶ（コンマ区切り）」として保存します（注意：「CSV UTF-8（コンマ区切り）」では正しく取り込めません）。

上はエクセルの例ですが、スタート→ビューを一覧にして「メモ帳」で、テキスト形式（.txt）でデータを作成してもいいです。テキストファイルはカンマの変わりに半角スペースで区切ってもいいです。

（メモ帳での入力例、最後の行は改行しておいてください）

「ツール」の「自動図形作成」「座標ファイル取り込み」でファイルの種類をcsvかtxtにあわせてファイルを選びます。

元の座標系・・

　　設計座標・・ファイルの一列目がＸ軸（横軸）、２列目がＹ軸（縦軸）で取り込みます。

測量座標・・１列目の値をＹ軸、２列目の値Ｘ軸に取り込みます。

単位・・

ｍ単位・・・座標値をｍ単位として取り込みます。

　　ｍｍ単位・・座標値をmｍ単位として取り込みます。

基準位置・・

csv（またはtxt）ファイルの指定行を(0,0,)の位置になるようにオフセットして取り込みます。

基準位置なし・・チェックありで、基準位置を無効にして座標どおりに取り込みます。

出力図形タイプ・・

直線・・・座標２点間ごとに直線を作成します。

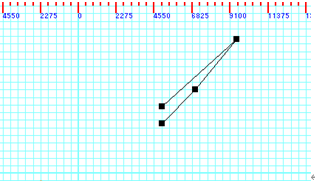

　　多角形・・座標を結び、最初の点を終点とした多角形を作成します。

　　連続線・・座標を結ぶ連続線を作成します。

オフセット・・

　　できあがった図形をオフセット数値分移動します。

敷地図作成など、あらかじめ座標がわかっている場合などに便利です。

座標ファイルを取り込んだのに画面に出ないとき・・

縮尺や用紙の大きさで画面上の外に表示していることがあります。まず小さい縮尺1/500などにして図ができているか確認してみてください。
