長さの測定方法


長さの測定にはいくつかの方法があります。

長さ測定ツール

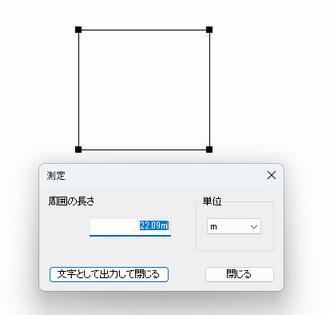

図形(直線、四角形、多角形、連続線、円、円弧)の場合は、「ツール」「測定」「選択物長さ測定」を利用すると、測定できます。 測定値を文字として出力もできます。
四角形などを直線化したい場合は、選択状態で右クリックから「多角形、連続線を単線化」すると直線になります。
中に色を塗らない場合や全て直線で作図したい場合はこれで分解して、直線の長さを測定してください。

円、円弧は円周、弧の長さが測定されます。version3.0.11より、半径測定ができるようになりました。
「ツール」「測定」「選択物半径測定」により、選択円(円弧)(楕円は除く)の半径が測定できます。


長さ累計ツール

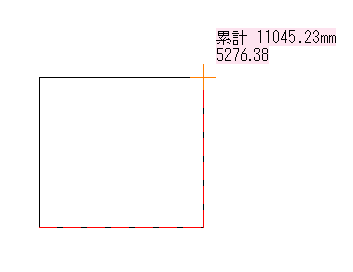

2点間、あるいはクリックした頂点の累計を測定する場合は、「ツール」「測定」「長さ累計」を使用します。これも測定値を文字として出力できます。
線吸着をONにして頂点をクリックしていき図ります。
ダブルクリックで結果がでますが、測定中にマウスの横に数値が出るので、長さがいくつか知りたいだけだとダブルクリック で確定しなくともこのマウス横の数値を参考にすればよいです。


寸法線を利用する


「作図」「寸法線」で寸法線を描きます。上記の測定ツールとの相違は、上記は文字として出力した場合に文字位置が測定したい線の近くに出ますが、どの線かわかりにくく、寸法線であれば 線の長さを示せます。


寸法線を利用して測定値だけを残す


寸法線のみのレイヤーで寸法線を描く必要があります。全て作図してから(作図中でもOKです)、全て選択して右クリックから「選択線種一括変更」で補助線にし、「補助線全削除」で消すという方法です。
