二重線

作図はメニューの「作図」から「二重線」、ツールバーでは を選びます。左クリックで頂点を指定していき、ダブルクリックで終了します。作成途中に右クリックで一つ前の頂点に戻ります。

「二重線」を押すと画面左下に幅を設定する画面が出ます。（幅は、片側０はできますが、左右両方に０は指定できません）。

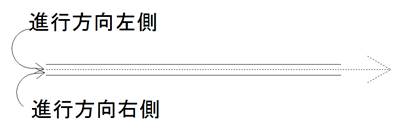

進行方向に対して指定した数値分離れて線が引かれます。

二重線と二重線の間は自動的に包絡されます。作成した線は連続線２つです。

線種や色は「直線」と同じです。

ダブルクリックの代わりに、作図終了ボタン でも終了させることができます。

現在示している点の前のポイントで作図終了します。

　→

ここで作図終了を押すと 前のポイントで図形を確定します。

バルコニー作成については「二重線多角形（参）」が中に色をつけることができるので、 二重線よりも適しています。円形バルコニーについては（ 参 ）をご覧ください。
