階層について知る

階層（層）とは何でしょうか？
より細かい図面を作成していくには、この階層の理解が非常に大切です。
階層とはちょうど昔のアニメーションのように、透明なフィルムに絵を描いて何枚も重ねて図面をつくるようなものです。
一枚目のフィルムには通り芯、ニ枚目は躯体、三枚目は建具、など別々に区切った方が、間違って選択したりせず、作成しやすいからです。また、ある階層を非表示にしたいとき（下地の通り芯は見せないようにして印刷するなど）などに便利です。
「図面のプロ」には１６のグループとその一つのグループに１６の階層、合計最大で256の階層に分けることができます。

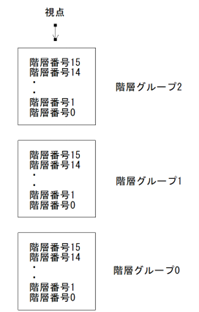

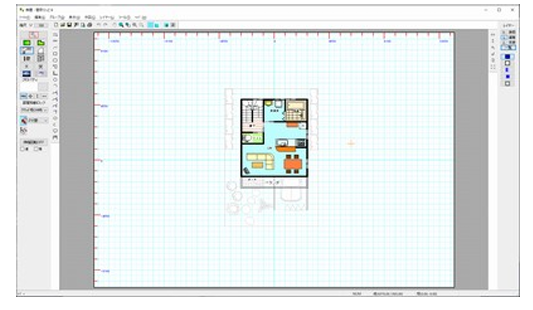

画面の上から見ると次の図のようになっています。

階層グループは全部で１６あり、その中で階層番号が１６あります。
階層グループ０の階層番号０の上に階層番号１・・階層番号１５の上には階層グループ１の階層番号０といった具合です。

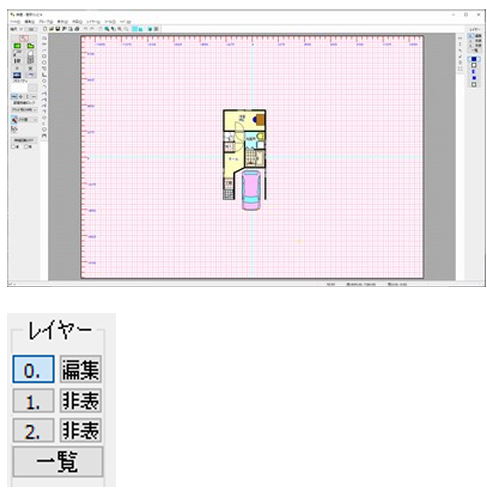

画面右端に階層関連のボタンがあります。

一番上の0-0は現在編集中の階層です。左の数字が階層グループ、右の数字が階層番号です。
次にで、Gpが階層グループ、Noが階層番号です。現在切り替えているのが、下の０から１５までの数字が階層グループのものか、階層番号のものかを表します。
階層グループの場合、数字の前にＧがつきます。

その下の空欄は現在編集中の階層名です。
次に０から15までの数字があります。これの青くなっているところが編集中の階層です。

階層のメリットとして、ある階層だけを非表示にする。例えば文字だけ見えなくする。寸法線だけ見えなくするなど、他にはその階層だけを選択するので、作業がラクになります。

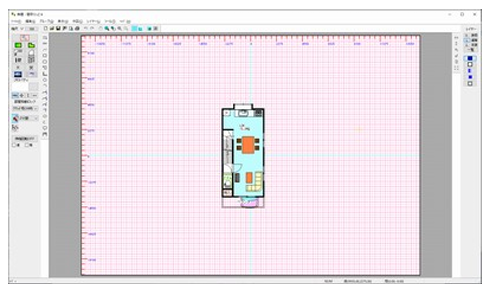

階層グループを分けて作るので、間取り自体を階層グループ０にして階層グループ１を電気シンボルにする等の方法があります。

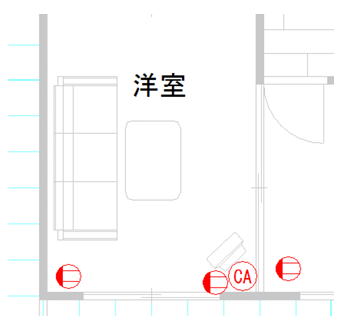

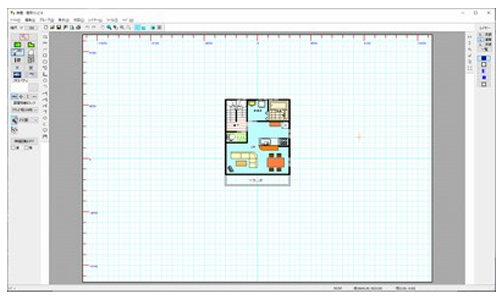

「ファイル」「サンプルファイルを開く」で「電気図面」を開き、右上のGpを押して、一覧を押して見てください。

(グループ0に間取り、1に電気記号、2に文字が入っています)
階層にオブジェクト（図形や文字など）がある場合、数字の横にドット（.）が入って表示されます。ドットのない階層は空ということになります。空の階層で編集中の階層はドットが表示されませんが、階層を切り替えた時にオブジェクトがあればドットが表示されます。

横のボタンは押すと順に「表吸」→「表」→「非表」となります。編集中の階層は切り替わりません。
「表吸」・・・表示してマウス吸着（編集中以外の階層の線吸着、交点吸着）もする
「表」・・・・表示するが、吸着はしない
「非表」・・・表示も吸着もしない
「ALL」は編集中以外全ての階層の表示、非表示を切り替えます。

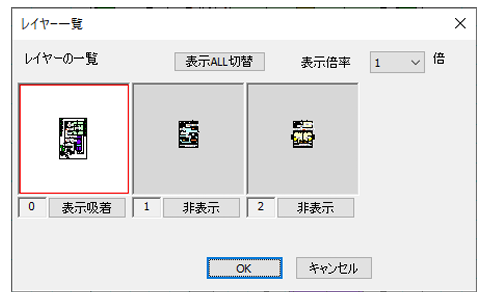

「一覧」は現在階層グループに切り替えていたら（「Gp」が青い）、階層グループの一覧を表示します。階層番号に切り替えていたら（「No」が青い）、現在の階層グループの階層番号の一覧を表示します。
この階層ダイアログは画面右に常に表示されています。

階層の練習

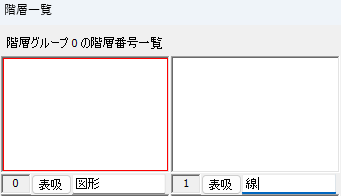

まず現在が階層グループ０、階層番号０（以降0-0と説明）であることを確かめてください。階層番号「No」が青いことを確認して、「一覧」を押して0に「図形」、1に「線」といれてください。

0-0は図形関係のための階層としました。
画面上に赤く塗られた四角形を書きます。この四角形は0-0です。
次に１をクリックします。これで階層番号１が編集中ということになります。0-1は「線」の階層です。

（0-0にはオブジェクト（四角形）があるので、番号の横にドット（.）があります）四角形の上に線をひきます。

「選択」にして四角形をクリックしてみてください。選択状態になりませんね、線は選択できます。現在編集中なのが0-1で四角形は0-0に書かれているので選択できないのです。
次に階層ダイアログの階層番号０を非表示にしてください。

画面から四角形が消えました。というより見えなくなっただけです。次に階層番号０を編集にしてください。四角形が現れて選択できます。しかし線は選択できません。
次に階層グループの練習をします。階層グループの編集「Gp」を押してください。
階層グループの名前を０を「図」、１を「文字」にします。
階層グループの編集を１にしてください。

（階層グループの編集は数字の前に“Ｇ”がつきます）線も四角形も選択できません。これは今編集中の階層が1-0であるから、階層グループ0にある四角形も線も違う階層です。

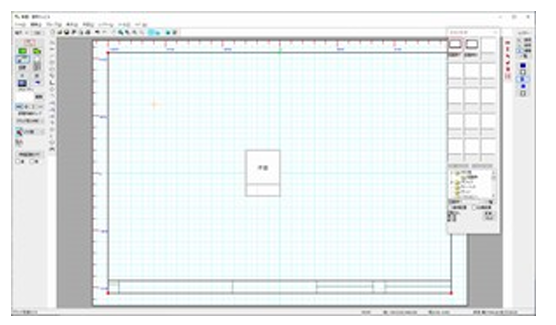

今1-0が編集中なのを確認して、図面上に文字を入れてみてください。

階層編集中以外淡色

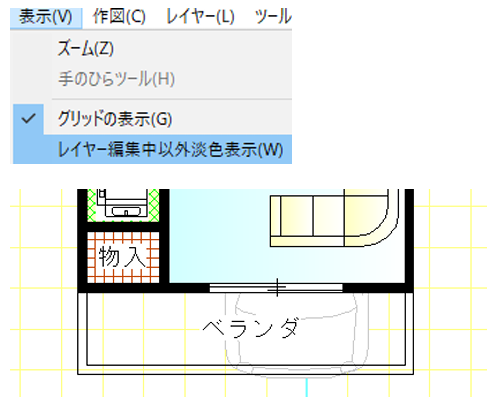

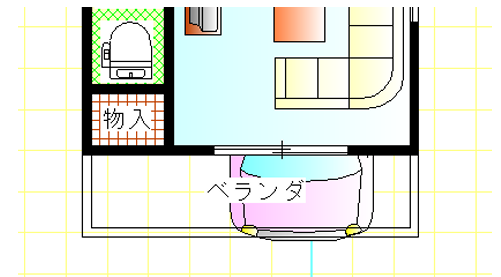

「表示」の「階層編集中以外淡色表示」にチェックを入れると、編集中の階層以外が淡色になります。平面図の１Ｆを階層グループ０にして２Ｆをグループ１にする時などに使います。

階層の移動合成、コピー合成

階層の移動合成

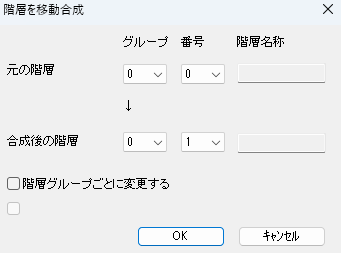

あるレイヤーにあるオブジェクト全てを別のレイヤーに移動します。まず0-0に四角形を描いてみます。これを「階層」「階層の移動合成」で0-1に移動します。

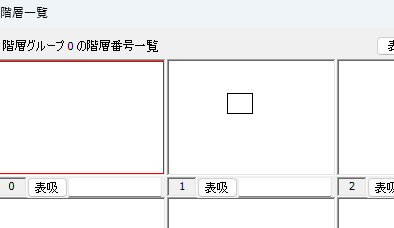

「一覧」で確認すると0-1に移動しています。

階層のコピー合成

移動合成は移動するのに対し、コピー合成は元の階層にも残したまま、別の階層にコピーします。

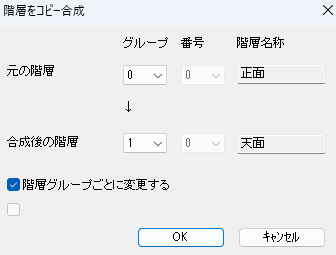

移動合成、コピー合成ともにグループごと移すこともできます。「階層」「階層のコピー合成」で「階層グループごとに変更する」にチェックを入れてグループ1にコピーOKします。

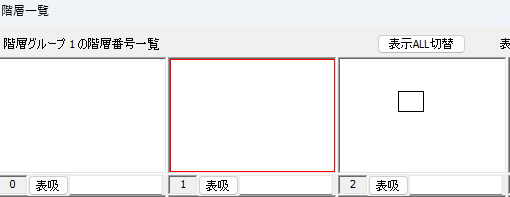

階層グループ1-1にも四角形があるのを確認してください。

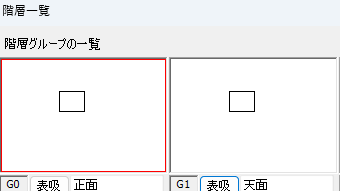

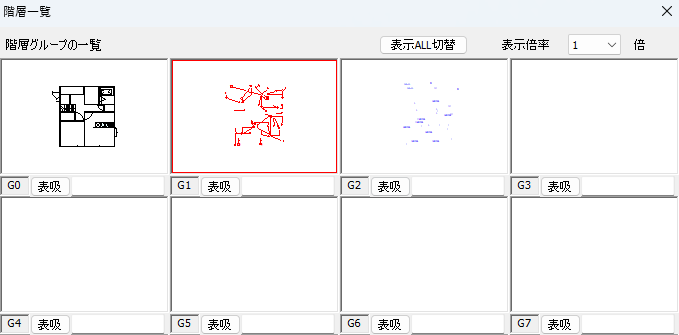

(GPでの一覧画面)

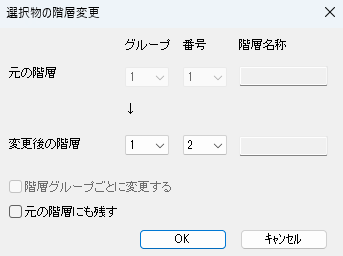

選択物の階層変更

選択状態のオブジェクトの階層を変更します。これも元を残したままコピーすることもできます。
1-1の四角形を選択して、1-2に移動してみてください。

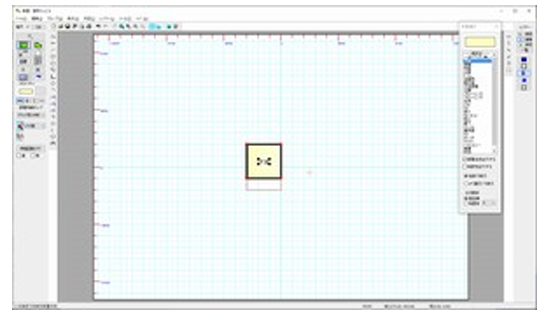

（1-1を編集中にして四角形を選択状態にする）

(1-2に移動しています)

階層全選択状態

指定した階層のオブジェクトを全部選択状態にします。
まとめて範囲選択するのと同じですが、画面上に表示しきれていないものも選択状態にできますので、「ある階層全てを削除する」などをするのに便利です。

属性取得

画面上でどの階層にあるオブジェクトかわからない場合、この「属性取得」をしてオブジェクトを選択するように左クリックすると、そのオブジェクトのある階層が選択状態になり、描画モードとなります。

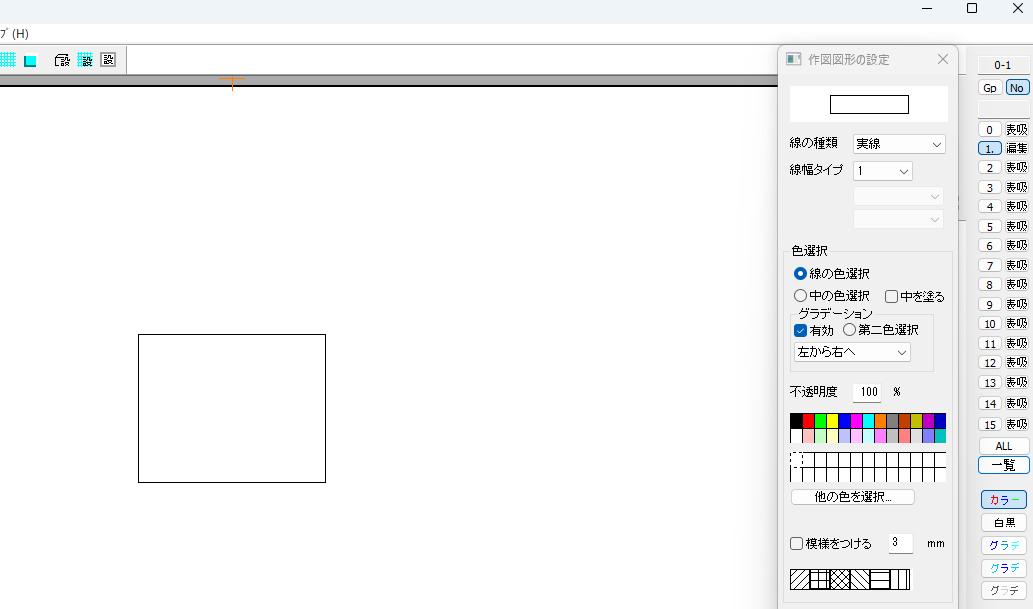

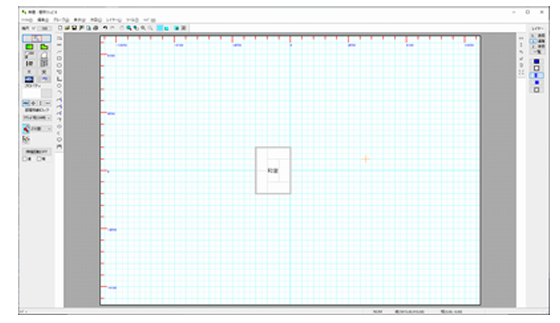

画面上の四角形を「属性取得」でクリックしてください

0-1が編集階層になり、四角形の描画モードになりました。1-2にも四角形がありますが、階層の低いものを優先的に属性取得します。
